स्वतंत्र रूप से विकसित एफएफटी तरंग विश्लेषण प्रणाली के साथ उद्योग परीक्षण बाधाओं को दूर करें

ट्रैक्शन मशीन प्रदर्शन परीक्षण के क्षेत्र में, पारंपरिक तरीकों में मुख्य रूप से कंपन परीक्षण, शोर परीक्षण आदि शामिल हैं। हालांकि, वोल्टेज तरंगों को सटीक रूप से कैप्चर करना और परिचालन डेटा का विश्लेषण करना मोटर स्थिति को पहचानने का मूल है। व्यापक शोधन के बाद, एनआईडीईसी एलेवेटर मोटर टीम ने ट्रैक्शन मशीनों के बैक इलेक्ट्रोमोटिव बल सिद्धांत के आधार पर स्वतंत्र रूप से एक एफएफटी वेवफॉर्म विश्लेषण प्रणाली विकसित की है - जटिल बाहरी सेंसर की आवश्यकता के बिना, यह केवल सिग्नल रूपांतरण के माध्यम से साइन तरंगें उत्पन्न कर सकता है, जो ट्रैक्शन मशीन परीक्षण के लिए अधिक कुशल और सटीक समाधान प्रदान करता है।

रक्षा की दोष पहचान रेखा को मजबूत करने के लिए एकाधिक एल्गोरिदम

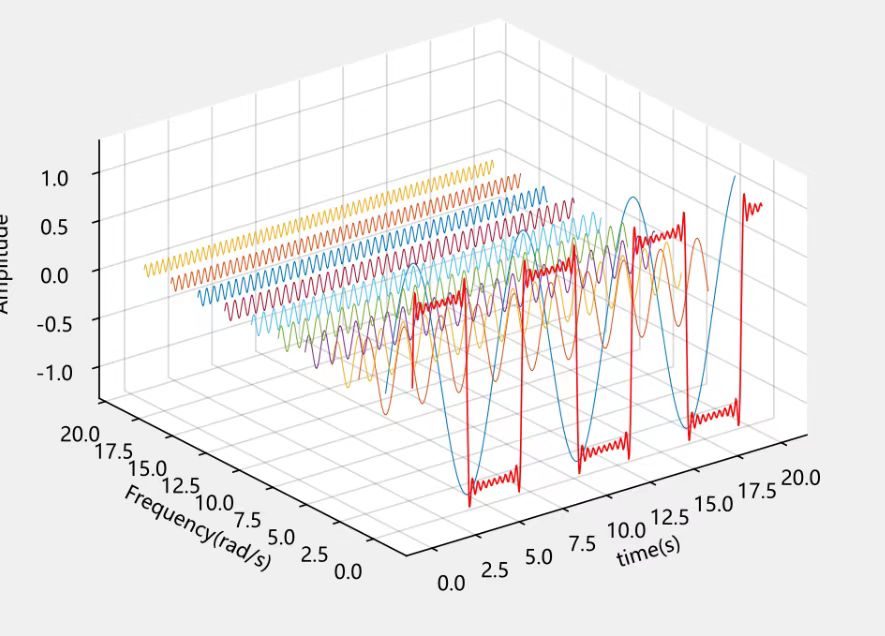

फास्ट फूरियर ट्रांसफॉर्म (एफएफटी) एल्गोरिदम, एनवीएच विश्लेषण उपकरण का मूल, गलती का पता लगाने के लिए एक क्लासिक उपकरण है। यह मोटर संचालन के दौरान एकत्रित प्रेरित इलेक्ट्रोमोटिव बल के टाइम-डोमेन संकेतों को आवृत्ति-डोमेन संकेतों में सटीक रूप से परिवर्तित कर सकता है। स्थायी चुंबक तुल्यकालिक मोटरों के वास्तविक संचालन में, स्थायी चुंबकों के गलत संरेखण, रिवर्स पेस्टिंग और ऑफसेट पेस्टिंग जैसे दोष प्रेरित इलेक्ट्रोमोटिव बल में सूक्ष्म परिवर्तनों में परिलक्षित होंगे, जो विशिष्ट आवृत्तियों पर असामान्य संकेत उत्पन्न करेंगे। अपनी शक्तिशाली सिग्नल विश्लेषण क्षमता के साथ, एफएफटी एल्गोरिदम इन सूक्ष्म परिवर्तनों को गहराई से पकड़ सकता है और दोष निदान के लिए महत्वपूर्ण सुराग प्रदान कर सकता है।

NIDEC एलिवेटर मोटर परीक्षण समाधान के दोहरे कोर

हार्डवेयर कोर: उच्च-नमूना-दर डेटा अधिग्रहण कार्ड

सिग्नल "विरूपण" से बचने के लिए, हम हार्डवेयर आधार के रूप में उच्च-नमूना-दर और उच्च-रिज़ॉल्यूशन डेटा अधिग्रहण कार्ड का चयन करते हैं। यह मोटर संचालन के दौरान बैक इलेक्ट्रोमोटिव बल के छोटे वोल्टेज परिवर्तनों को वास्तविक समय में कैप्चर कर सकता है, एनालॉग सिग्नल को सटीक डिजिटल सिग्नल में परिवर्तित कर सकता है, और बाद के विश्लेषण के लिए "उच्च गुणवत्ता वाला कच्चा डेटा" प्रदान कर सकता है।

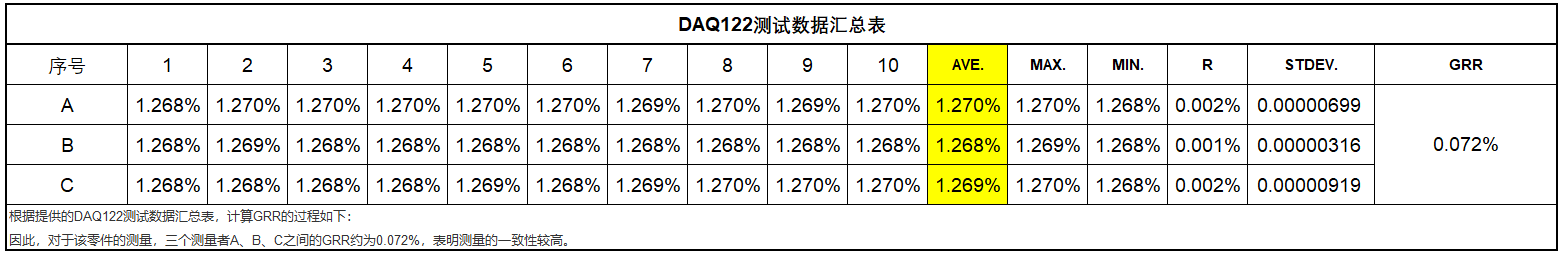

यह सुनिश्चित करने के लिए कि चयनित डेटा अधिग्रहण कार्ड आवश्यकताओं को पूरा करता है, एमई टीम ने इसका परीक्षण किया। विश्लेषण से पता चलता है कि चयनित डेटा अधिग्रहण कार्ड में उत्कृष्ट स्थिरता है, तीन मापक ए, बी और सी के बीच लगभग 0.072% का जीआरआर है।

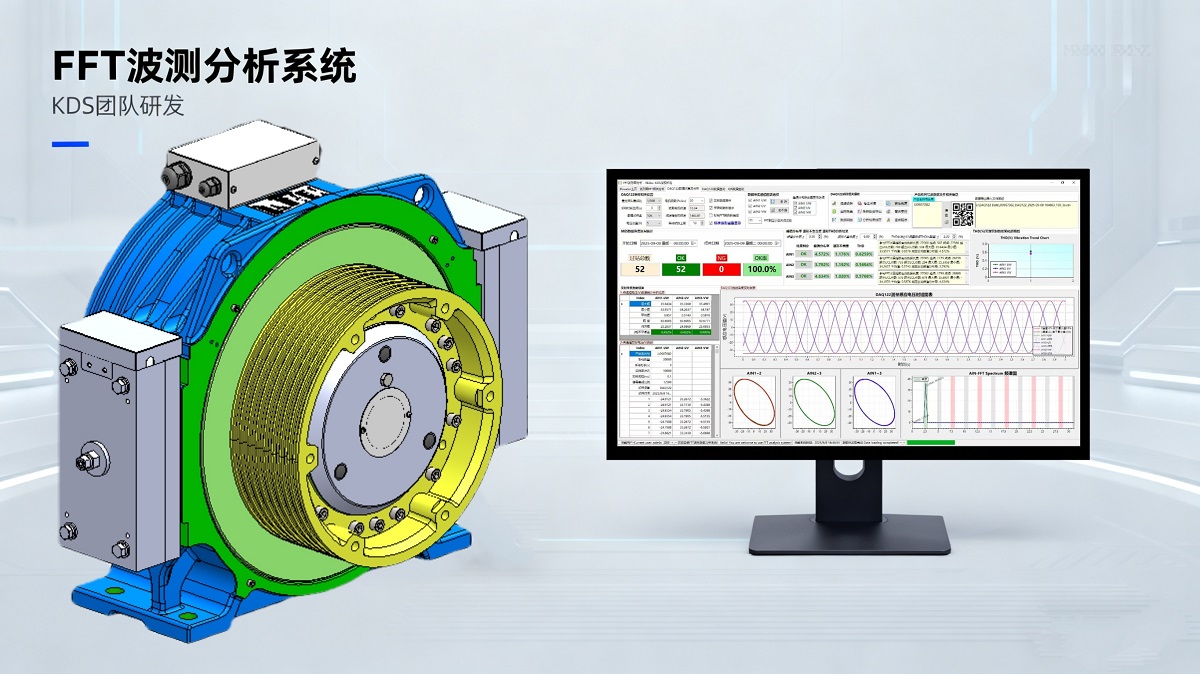

सॉफ्टवेयर कोर: स्वतंत्र रूप से विकसित एफएफटी तरंग विश्लेषण प्रणाली

इस प्रणाली का मुख्य लाभ "पेशेवर डेटा" को "दृश्यमान, विश्लेषण योग्य और प्रयोग करने योग्य" परीक्षण परिणामों में परिवर्तित करना है। इसके तीन मुख्य कार्य समय डोमेन से आवृत्ति डोमेन तक पूर्ण-आयामी विश्लेषण को कवर करते हैं:

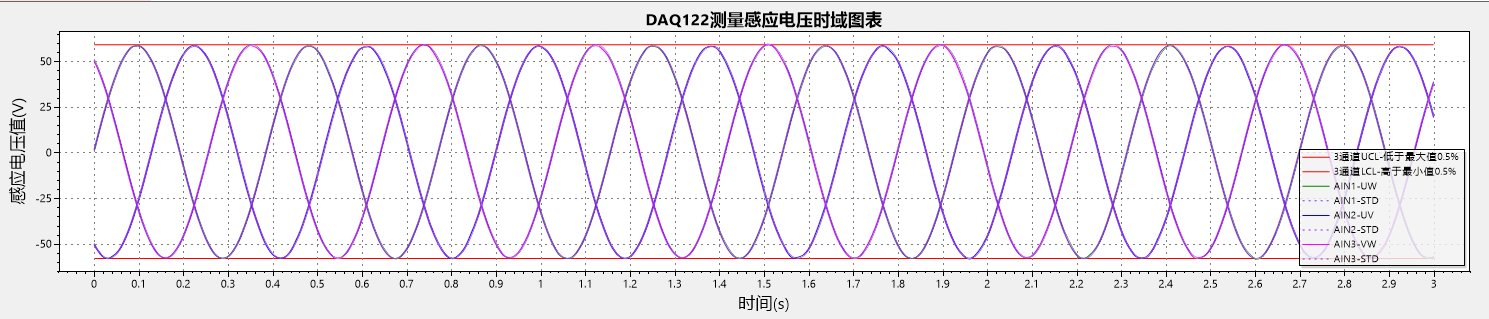

• प्रेरित वोल्टेज टाइम-डोमेन चार्ट: वास्तविक समय समय के साथ वोल्टेज संकेतों के परिवर्तन वक्र को प्रदर्शित करता है, सहज रूप से वोल्टेज में उतार-चढ़ाव और चरम घटना नोड्स दिखाता है, जिससे तात्कालिक सिग्नल परिवर्तन एक नज़र में स्पष्ट हो जाते हैं;

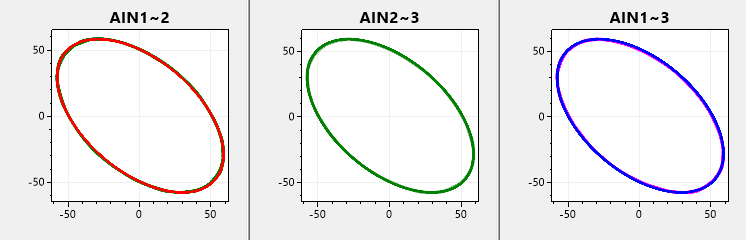

• लिसाजस चित्रा विश्लेषण: विभिन्न संकेतों के चरण संबंध के माध्यम से लिसाजस आंकड़े उत्पन्न करता है, कर्षण मशीन की परिचालन स्थिरता का तुरंत आकलन करता है, और एक नज़र में असामान्य चरण विचलन की पहचान करता है;

• गहराई से स्पेक्ट्रम विश्लेषण: समय-डोमेन संकेतों को आवृत्ति-डोमेन डेटा में परिवर्तित करता है, प्रत्येक आवृत्ति घटक के अनुपात को स्पष्ट रूप से दिखाता है, और हार्मोनिक हस्तक्षेप जैसी संभावित समस्याओं का आसानी से पता लगाता है।

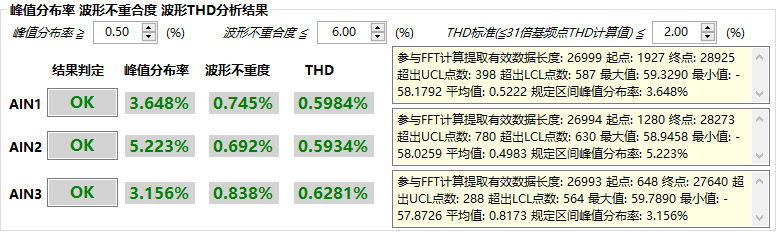

"डेटा देखने" से परे, सिस्टम "परिणाम देने" पर अधिक ध्यान केंद्रित करता है। तीन प्रमुख परीक्षण संकेतक ट्रैक्शन मशीन के प्रदर्शन की सुरक्षा करते हैं:

1. पीक वितरण दर: वोल्टेज पीक के वितरण की गणना करता है, यह निर्धारित करता है कि पीक एक उचित सीमा के भीतर है या नहीं, और असामान्य पीक के कारण होने वाले मोटर नुकसान से बचाता है;

2. तरंगरूप गैर-संयोग डिग्री: वास्तविक तरंगरूप और मानक साइन तरंग के बीच अंतर की तुलना करता है, तरंगरूप विरूपण की मात्रा निर्धारित करता है, और मोटर कमीशनिंग के लिए सटीक आधार प्रदान करता है;

3. वेवफॉर्म टीएचडी विश्लेषण: कुल हार्मोनिक विरूपण की गणना करता है, वोल्टेज तरंगों पर हार्मोनिक्स के प्रभाव को सहजता से दर्शाता है, और कर्षण मशीनों की उत्पाद गुणवत्ता को अनुकूलित करने में मदद करता है।

उपलब्धि प्रदर्शन

स्वतंत्र रूप से विकसित एफएफटी तरंगरूप विश्लेषण प्रणाली के माध्यम से, मोटर एनवीएच प्रदर्शन का बहु-आयामी परीक्षण किया गया है, जिससे उत्पाद की गुणवत्ता के मुद्दों में काफी कमी आई है और डिलीवरी से पहले मोटर की गुणवत्ता सुनिश्चित हुई है। दिसंबर 2024 से वर्तमान तक, लगभग दसियों हज़ार मोटरों का परीक्षण किया गया है, परीक्षण किए गए मोटरों की प्रथम-पास उपज 99.5% से ऊपर बनी हुई है। इन आंकड़ों का संग्रह और विश्लेषण पूरी तरह से एनआईडीईसी एलेवेटर मोटर गुणवत्ता की विश्वसनीयता और इस मोटर एफएफटी प्रदर्शन परीक्षण सॉफ्टवेयर को विकसित करने के महत्व को प्रदर्शित करता है।

अंत में, एनवीएच सिद्धांत व्याख्या, नवाचार परिचय, उच्च गति डेटा अधिग्रहण, बहु-आयामी पैरामीटर विश्लेषण से लेकर पूर्ण पैमाने पर बड़े पैमाने पर उत्पाद परीक्षण तक, यह एफएफटी तरंग विश्लेषण प्रणाली पारंपरिक परीक्षण की सीमाओं को तोड़ती है। चाहे मोटर फैक्ट्री की गुणवत्ता निरीक्षण, दैनिक संचालन और रखरखाव की निगरानी, ​​​​या गलती निदान के लिए, यह विस्तृत और व्यापक परीक्षण सहायता प्रदान कर सकता है, जिससे लिफ्ट ट्रैक्शन मशीन उद्योग में मोटर प्रदर्शन के कुशल, सुरक्षित और विश्वसनीय परीक्षण में नई गति आ सकती है!
