सबवे परियोजनाओं में निडेक केडीएस ट्रैक्शन मशीनों के अनुप्रयोग पर एक संक्षिप्त चर्चा

अमूर्त

त्वरित वैश्विक शहरीकरण प्रक्रिया के साथ, रेल पारगमन उद्योग तेजी से विकसित हो रहा है। एक प्रमुख शहरी बुनियादी ढांचे के रूप में, सबवे बढ़ते यात्री प्रवाह और यात्रियों की विविध यात्रा मांगों के रुझान का सामना कर रहे हैं, जो ट्रैक्शन मशीन - सबवे लिफ्ट के मुख्य घटक - के लिए नई चुनौतियाँ लाते हैं। इन चुनौतियों में शामिल है कि बड़े यात्री प्रवाह वाले परिदृश्यों में दक्षता और सुरक्षा को कैसे संतुलित किया जाए, यात्रियों की आराम और सुविधा की बढ़ती जरूरतों को कैसे पूरा किया जाए, और लागत और डिजाइन जीवन को कैसे संतुलित किया जाए। यह लेख संक्षेप में चर्चा करेगा कि कैसे निडेक केडीएस, ट्रैक्शन मशीन डिजाइन और विनिर्माण में एक विशेषज्ञ के रूप में, ग्राहकों के लिए पेशेवर समाधान प्रदान करता है।

कीवर्ड

सबवे लिफ्ट, ड्यूटी चक्र, ऊर्जा संरक्षण और पर्यावरण संरक्षण, विश्वसनीयता विश्लेषण, अधिभार क्षमता, सेवा जीवन डिजाइन

विश्व शहरी रेल पारगमन संचालन सांख्यिकी और विश्लेषण की 2021 की समीक्षा में वर्गीकरण पद्धति के अनुसार, शहरी रेल पारगमन को तीन श्रेणियों में विभाजित किया जा सकता है: सबवे, हल्की रेल और ट्राम। आम तौर पर, रेल पारगमन में बड़ी परिवहन क्षमता, उच्च गति, बार-बार प्रस्थान, सुरक्षा और आराम, उच्च समय पर दर, कम किराया, ऊर्जा संरक्षण और पर्यावरण संरक्षण जैसे फायदे हैं। हालाँकि, इसके लिए उच्च तकनीकी मानकों और रखरखाव लागत की भी आवश्यकता होती है।[1]

शहरी रेल पारगमन के एक महत्वपूर्ण हिस्से के रूप में, सबवे शहरी परिवहन के विकास में निस्संदेह महत्वपूर्ण भूमिका निभाते हैं। वे शहरी यातायात के दबाव को कम करने, एक एकीकृत परिवहन नेटवर्क का निर्माण करके शहरी दायरे और निवासियों के रहने के दायरे का विस्तार करने, निवासियों के जीवन की गुणवत्ता में सुधार करने, शहर की समग्र छवि को बढ़ाने और शहरी विकास और प्रगति के साथ-साथ सामाजिक संचार और समृद्धि को बढ़ावा देने में मदद करते हैं।

यात्री ऊर्ध्वाधर लिफ्ट लेकर कुशलतापूर्वक और आसानी से स्टेशनों में प्रवेश कर सकते हैं, स्थानांतरण कर सकते हैं या स्टेशनों से बाहर निकल सकते हैं। लिफ्ट मोटर्स का तकनीकी स्तर यात्रियों के सवारी अनुभव को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है। निडेक केडीएस 60 से अधिक वर्षों से मोटर उद्योग में गहराई से लगा हुआ है। इसके उत्पाद अंतरराष्ट्रीय स्तर पर उन्नत प्रौद्योगिकी डिजाइन, उत्कृष्ट उत्पादन और गुणवत्ता प्रबंधन को एकीकृत करते हैं। उच्च गुणवत्ता वाले उत्पादों और एक व्यापक सेवा प्रणाली के साथ, इसने एक दशक से अधिक समय से मेट्रो परियोजनाओं में बड़े भारतीय ग्राहकों के लिए एलिवेटर ट्रैक्शन मशीनों की आपूर्ति की है।

01 शहरी रेल पारगमन उद्योग का वैश्विक स्तर और संभावनाएँ

आंकड़े बताते हैं कि 2022 के अंत तक, दुनिया भर के 78 देशों और क्षेत्रों के 545 शहरों में शहरी रेल पारगमन परिचालन में लाया गया था, जिसका परिचालन लाभ 41,386.12 किमी से अधिक था। 2021 की तुलना में, कुल वैश्विक शहरी रेल पारगमन माइलेज में 4,531.92 किमी की वृद्धि हुई, जो साल-दर-साल 11.0% की वृद्धि है।[1]

चित्र 1 दुनिया के प्रमुख महाद्वीपों में शहरी रेल पारगमन के समग्र पैमाने को दर्शाता है (नोट: गणना के लिए रूस के सभी शहरों को यूरोप में वर्गीकृत किया गया है)। डेटा इंगित करता है कि सबवे और ट्राम विश्व स्तर पर शहरी रेल पारगमन के मुख्य प्रकार हैं, और वैश्विक शहरी रेल पारगमन मुख्य रूप से यूरेशिया में केंद्रित है, सबवे मुख्य रूप से एशियाई देशों में वितरित हैं।[1]

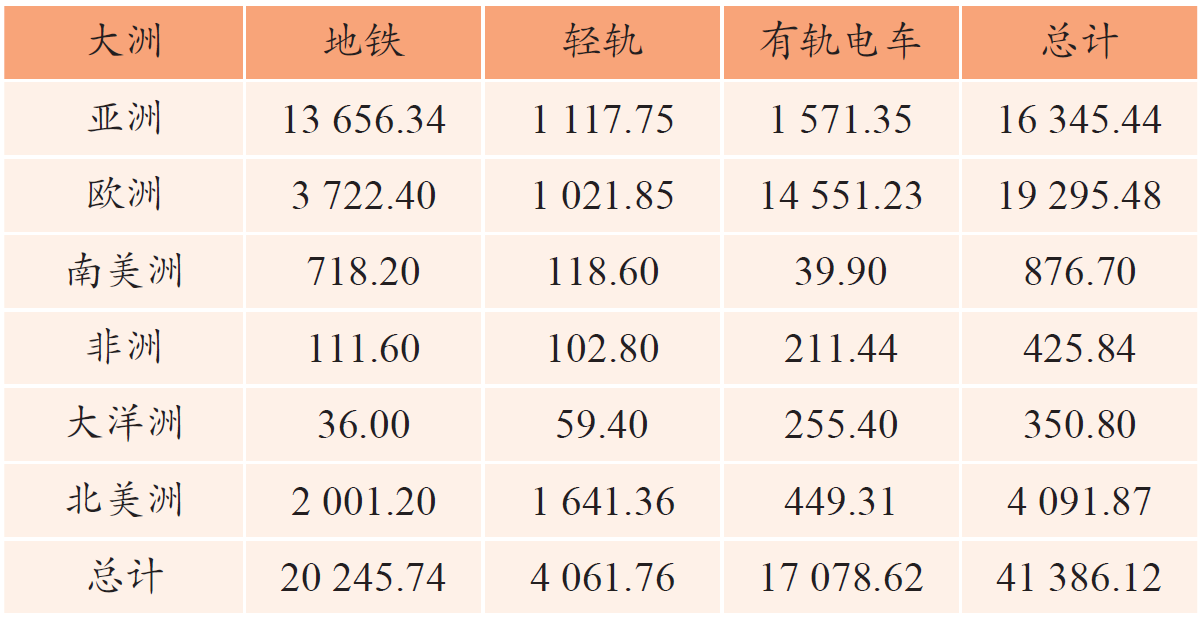

चित्र 1 2022 में विश्व में महाद्वीप के अनुसार शहरी रेल ट्रांजिट परिचालन माइलेज का सारांश (किमी)

विश्व स्तर पर, शहरी रेल पारगमन उद्योग एक महत्वपूर्ण विकास चरण में है। दुनिया भर की सरकारें और उद्यम परिवहन दक्षता में सुधार, पर्यावरण प्रदूषण को कम करने और बड़ी संख्या में यात्रियों को बेहतर सेवाएं प्रदान करने के लिए नई प्रौद्योगिकियों और सुविधाओं में लगातार निवेश कर रहे हैं। वैश्विक रेल पारगमन के निर्माण और अनुप्रयोग का लगातार विस्तार हो रहा है, और कुछ विकासशील देश भी सक्रिय रूप से रेल पारगमन के निर्माण को बढ़ावा दे रहे हैं।

भारत ने 2014 से बड़े पैमाने पर सबवे विस्तार को बढ़ावा दिया है। टाइम्स ऑफ इंडिया के अनुसार, अप्रैल 2022 तक, भारत के सबवे नेटवर्क ने 18 शहरों की सेवा करते हुए 870 किमी की दूरी तय की थी। वर्तमान में, 27 शहरों में लगभग 1,000 किमी सबवे ट्रैक निर्माणाधीन हैं, हर महीने लगभग 6 किमी नए ट्रैक उपयोग में लाए जाते हैं। पिछले दशक में भारत के मेट्रो निर्माण की गति और पैमाना प्रभावशाली रहा है।

लिफ्ट के लिए स्थायी चुंबक सिंक्रोनस मोटर समाधान के एक पेशेवर प्रदाता के रूप में, निडेक केडीएस ने पिछले दशक में बड़े भारतीय ग्राहकों को 1,600 से अधिक वर्टिकल एलिवेटर मोटर्स की आपूर्ति की है। प्रमुख परियोजनाएं चित्र 2 में दिखाई गई हैं। मजबूत तकनीकी और विनिर्माण क्षमताओं के साथ, निडेक केडीएस शहरी निर्माण में गहराई से भाग लेता है और स्थानीय शहरों की अंतरराष्ट्रीय छवि के निर्माण में योगदान देता है।

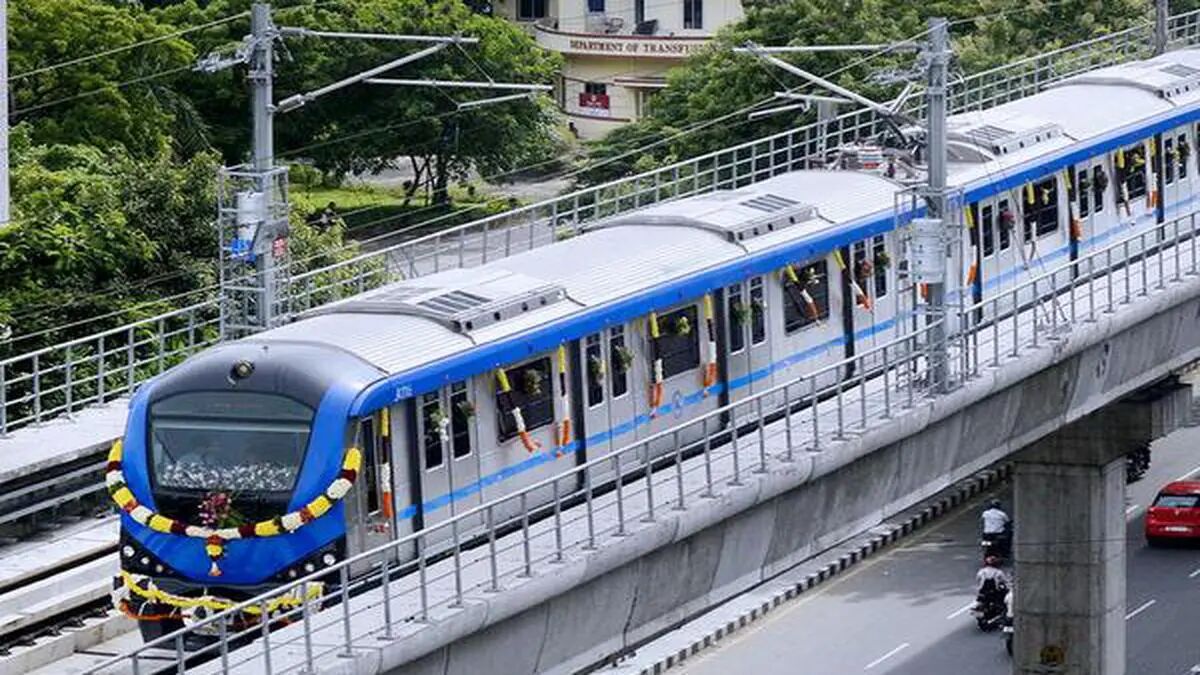

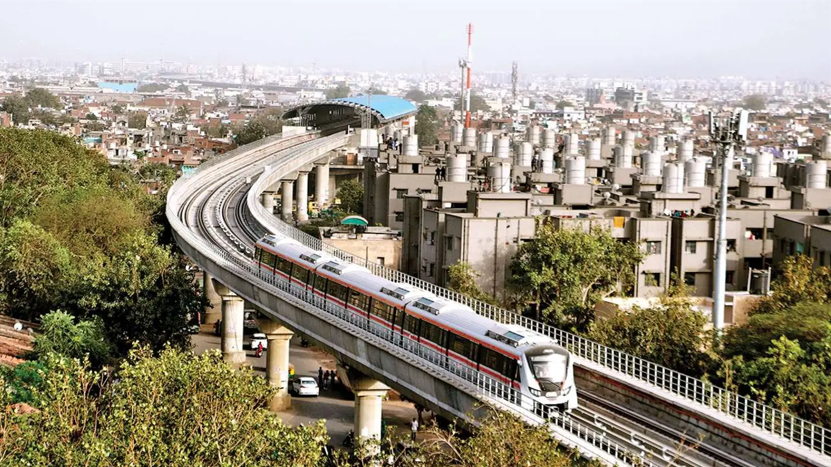

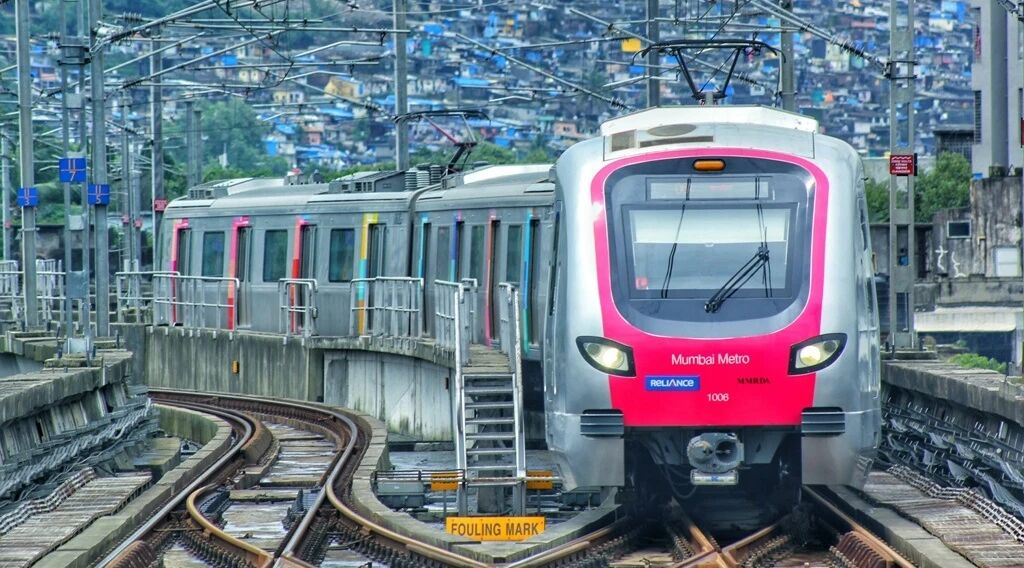

चित्र 2 भारतीय सबवे परियोजनाएं निडेक केडीएस द्वारा जीती गईं

02 सबवे उद्योग श्रृंखला और लिफ्ट

रेल पारगमन शहरी उद्योगों को जोड़ता है, औद्योगिक श्रृंखला के विस्तार को बढ़ावा देता है, और उपकरण निर्माण और तकनीकी अनुसंधान एवं विकास जैसे सहायक उद्योगों के तेजी से विकास को संचालित करता है। सबवे उद्योग श्रृंखला को चित्र 3 में दिखाया गया है, जहां सभी लिंक एक दूसरे पर निर्भर हैं और शहरी समूहों और महानगरीय क्षेत्रों के आर्थिक विकास को संचालित करते हैं।[2]

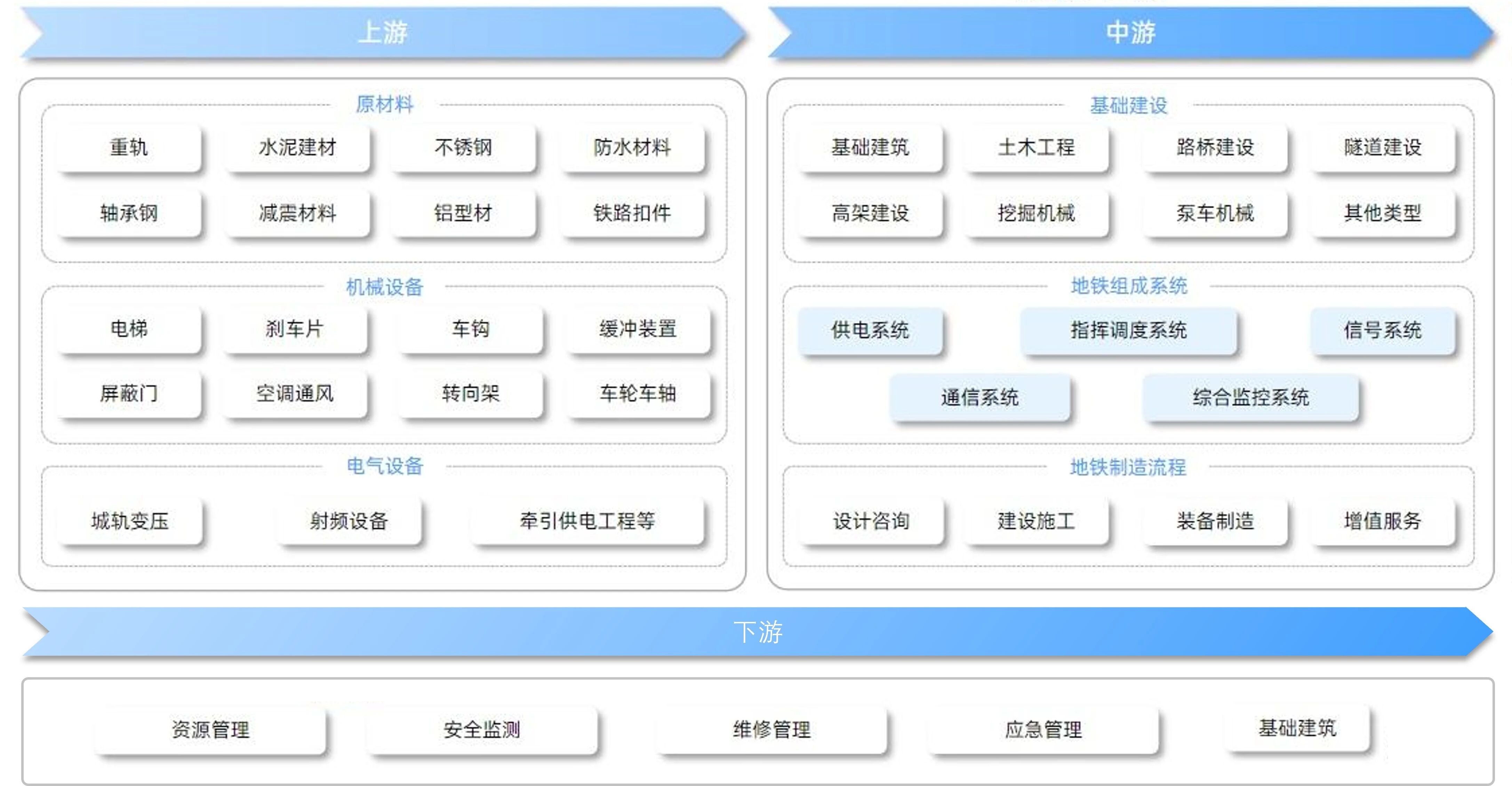

चित्र 3 सबवे उद्योग श्रृंखला

मेट्रो आपूर्ति श्रृंखला में एक अपस्ट्रीम उद्योग के रूप में, लिफ्ट न केवल शहरी परिवहन के लिए बड़ी सुविधा और गारंटी प्रदान करते हैं, बल्कि बुजुर्गों, विकलांगों और भारी भार उठाने वाले नागरिकों के प्रति देश की देखभाल और ध्यान को भी दर्शाते हैं। शहरों का भविष्य का विकास सबवे के निर्माण से निकटता से जुड़ा हुआ है। रेल ट्रांजिट नेटवर्क का निर्माण एक महत्वपूर्ण सरकारी परियोजना है, और इसका निर्माण स्तर शहर की छवि पर गहरा निशान छोड़ेगा।

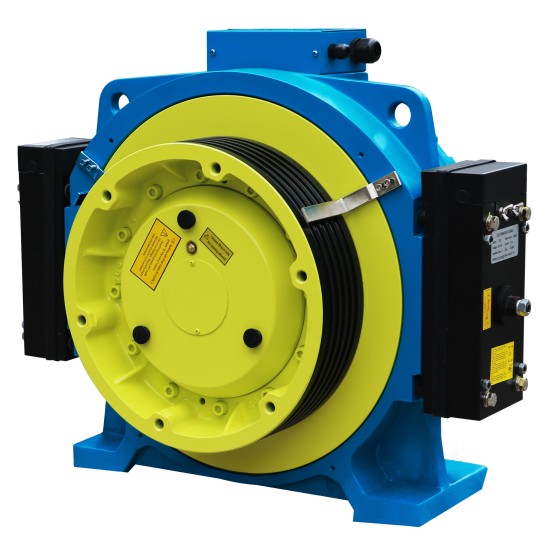

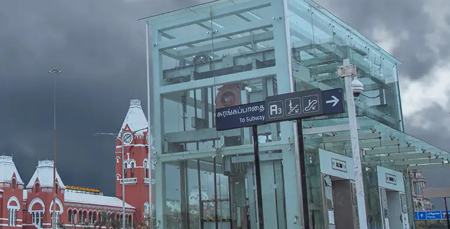

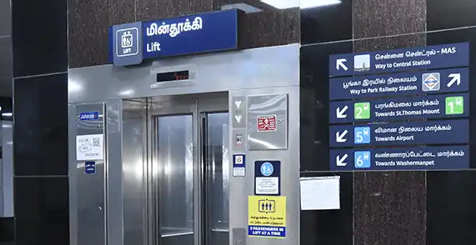

चित्र 4 सबवे लिफ्ट में निडेक केडीएस मोटर्स का अनुप्रयोग

सबवे एलिवेटर मोटर्स के 03 तकनीकी मुख्य बिंदु

सबवे वर्टिकल लिफ्ट के मुख्य घटक के रूप में, ट्रैक्शन मशीन के डिज़ाइन को सबवे लिफ्ट के सेवा वातावरण और अनुप्रयोग परिदृश्यों को ध्यान में रखना चाहिए। निडेक केडीएस ट्रैक्शन मशीनों का उत्कृष्ट प्रदर्शन अनुप्रयोग वातावरण की सटीक समझ और स्थायी चुंबक सिंक्रोनस मोटर्स के तकनीकी संचय से उत्पन्न होता है, जैसा कि नीचे बताया गया है:

1. उच्च कर्तव्य चक्र और उच्च ऊर्जा दक्षता के लिए आवश्यकताएँ

हरित और निम्न-कार्बन यात्रा के लिए वैश्विक वकालत की पृष्ठभूमि के खिलाफ, रेल पारगमन निर्माण ने ऊर्जा संरक्षण के लिए उच्च आवश्यकताओं को सामने रखा है। इसलिए, अन्य लिफ्टों की तुलना में, बड़े यात्री प्रवाह वाले शहरी परिदृश्यों को पूरा करने के लिए सबवे लिफ्टों को उच्च दक्षता वाली ट्रैक्शन मशीनों की आवश्यकता होती है। लगभग 1 मीटर/सेकेंड की गति वाले लिफ्टों के लिए, उनकी दक्षता 90% तक पहुंच सकती है। इसके अलावा, लिफ्ट स्थापना की आवश्यकताओं के तहत, कर्षण मशीन के वजन और आकार को नियंत्रित किया जाना चाहिए। इसलिए, ट्रैक्शन मशीन डिज़ाइन इंजीनियरों को विद्युत चुम्बकीय डिज़ाइन में समृद्ध अनुभव होना चाहिए, उन्नत विद्युत चुम्बकीय क्षेत्र विश्लेषण सॉफ़्टवेयर (चित्र 5) के साथ विद्युत चुम्बकीय डिज़ाइन को अनुकूलित करना चाहिए, और आवश्यकताओं को पूरा करने के लिए उपयुक्त विद्युत चुम्बकीय सामग्री का चयन करना चाहिए।

परिवहन क्षमता की आवश्यकता के कारण, ट्रैक्शन मशीनें अक्सर संचालित होती हैं, इसलिए उनके पास कर्तव्य चक्र के लिए उच्च आवश्यकताएं होती हैं, आमतौर पर S5-60% या उससे ऊपर। साथ ही, तापमान वृद्धि की आवश्यकताएं (चित्रा 6) भी बहुत अधिक हैं।

इसके लिए आवश्यक है कि सबवे ट्रैक्शन मशीनों के डिज़ाइन को ऊर्जा संरक्षण और कम तापमान वृद्धि की प्रदर्शन आवश्यकताओं को पूरा करने के अलावा कॉम्पैक्टनेस और अर्थव्यवस्था के सिद्धांतों का पालन करना चाहिए।

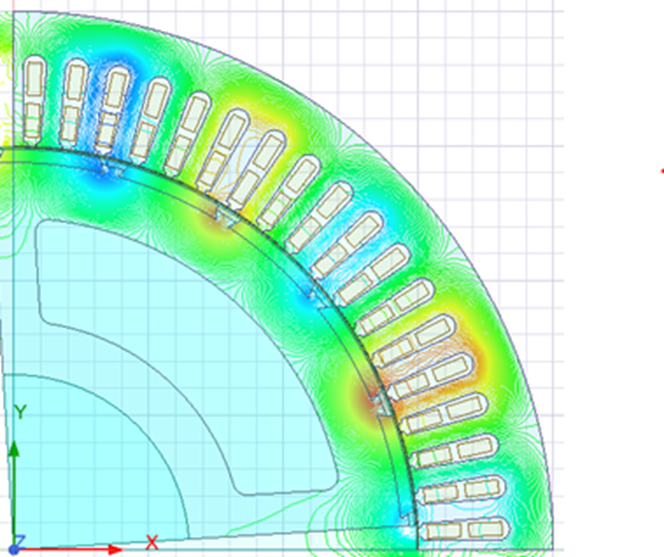

चित्र 5 विद्युत चुम्बकीय क्षेत्र विश्लेषण

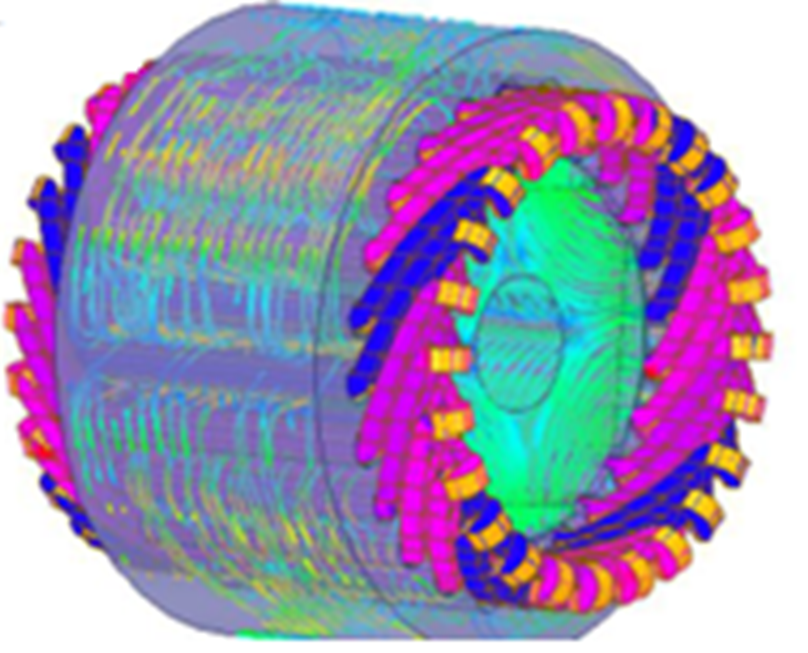

चित्र 6 तापमान वृद्धि सिमुलेशन

2. उच्च सुरक्षा और विश्वसनीयता के लिए आवश्यकताएँ

उच्च सुरक्षा और विश्वसनीयता लिफ्ट की बुनियादी आवश्यकताएं और विशेषताएं हैं, और लोगों की सबवे लिफ्ट की सुरक्षा और विश्वसनीयता के लिए और भी अधिक आवश्यकताएं हैं। इसलिए, हम यांत्रिक शक्ति (चित्रा 7) का विस्तृत विश्लेषण करते हैं, और यांत्रिक भार-वहन क्षमता और ब्रेकिंग प्रदर्शन के लिए विशेष आवश्यकताओं और उन्नयन को सामने रखते हैं। मशीन बेस, व्हील हब, ट्रैक्शन शीव और शाफ्ट जैसे प्रमुख यांत्रिक घटकों के लोड-बेयरिंग के लिए सुरक्षा कारकों को तदनुसार बढ़ाया गया है।

वर्तमान में, हमारे द्वारा निर्यात की जाने वाली अधिकांश सबवे ट्रैक्शन मशीनें ड्रम ब्रेक को अपनाती हैं, जिनमें बड़ा ब्रेक टॉर्क मार्जिन और स्थिर ब्रेकिंग प्रदर्शन होता है। उनका मिलान पावर नियंत्रकों से किया जाता है जिन्हें पूरी तरह से सत्यापित किया गया है। ब्रेक का इनपुट वोल्टेज और करंट पावर ग्रिड के उतार-चढ़ाव या अन्य विद्युत उपकरणों के हस्तक्षेप से प्रभावित नहीं होता है, जो ट्रैक्शन मशीन के विश्वसनीय संचालन की गारंटी प्रदान करता है।

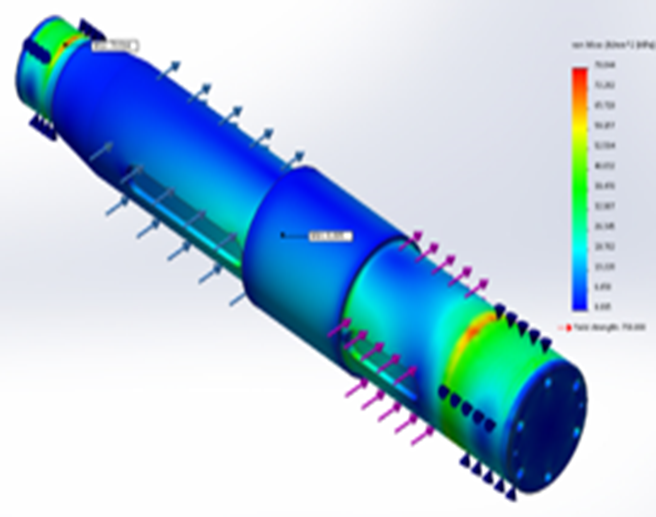

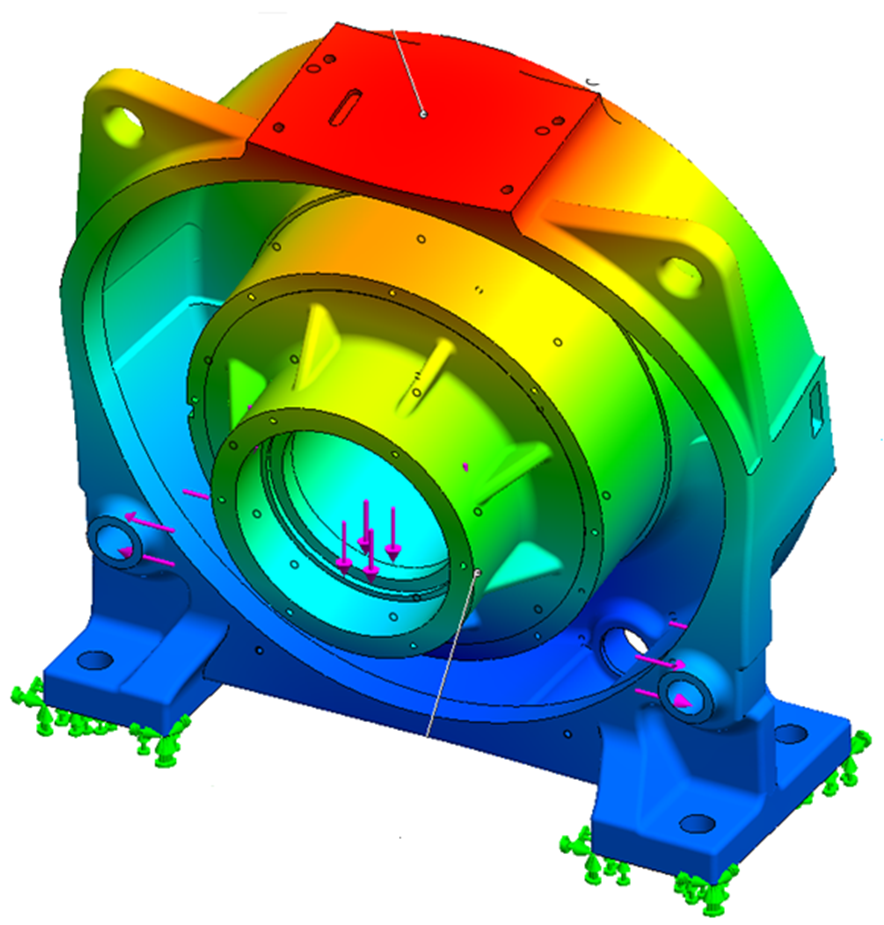

चित्र 7 यांत्रिक शक्ति विश्लेषण

3. मजबूत अधिभार स्थिरता और सवारी आराम के लिए उच्च आवश्यकताएं

सबवे वर्टिकल एलिवेटर को सुसज्जित करने का एक उद्देश्य यात्रियों के लिए सुविधा प्रदान करना है। भारी भार उठाने वाले नागरिक और विशेष देखभाल की आवश्यकता वाले समूह, जैसे बुजुर्ग और विकलांग, ऊर्ध्वाधर लिफ्ट की मुख्य सेवा वस्तुएं हैं। इसलिए, सबवे एलिवेटर ट्रैक्शन मशीनों में मजबूत अधिभार क्षमता होनी चाहिए। अधिभार विश्लेषण के अनुसार, अधिभार क्षमता 2 गुना से अधिक है, और यह आवश्यक है कि उच्च गति या कम गति, हल्के भार या भारी भार की परवाह किए बिना टॉर्क को स्थिर रूप से आउटपुट किया जा सके।

एक आरामदायक सवारी अनुभव प्रदान करने के लिए, ट्रैक्शन मशीन का डिज़ाइन हार्मोनिक दमन पर भी विशेष ध्यान देता है, विशेष रूप से निम्न-क्रम हार्मोनिक्स (जो आराम पर बहुत अधिक प्रभाव डालता है) और उनके बल तरंग आयाम (चित्रा 8) के दमन और कमी के साथ-साथ कम गति वाले टॉर्क रिपल (चित्रा 9) और कॉगिंग टॉर्क की कमी पर भी ध्यान देता है। यह सुनिश्चित करता है कि लिफ्ट पूरी प्रक्रिया के दौरान कम शोर और कम कंपन के साथ सुचारू रूप से चलती है, जिससे यात्रियों को अच्छा सवारी अनुभव मिलता है।

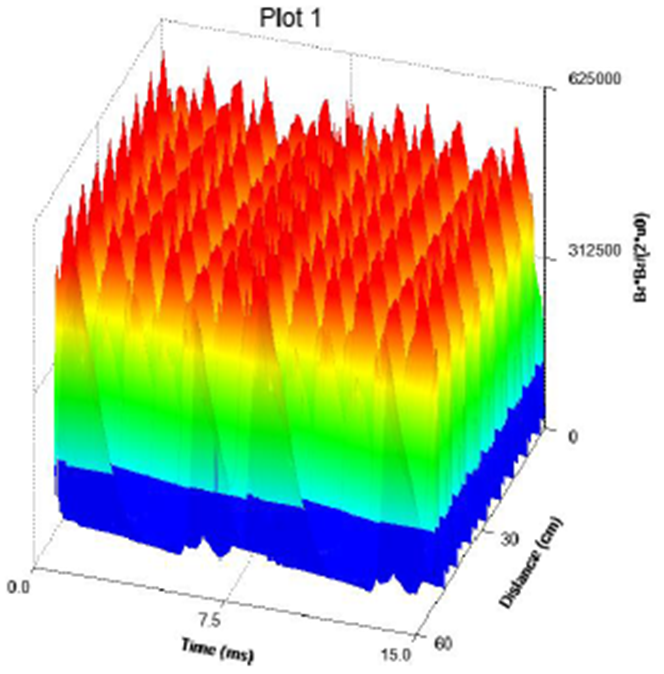

चित्र 8 बल तरंग विश्लेषण

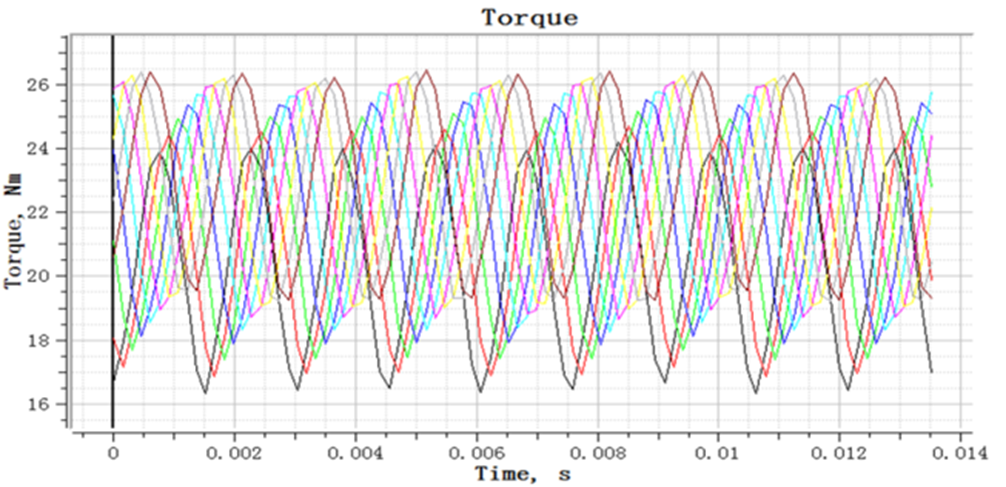

चित्र 9 टॉर्क विश्लेषण

4. लंबे डिज़ाइन जीवन और मानवीय रखरखाव के लिए आवश्यकताएँ

सबवे ट्रैक्शन मशीनों के डिज़ाइन को सेवा जीवन पर भी ध्यान देना चाहिए, जो ट्रैक्शन मशीन के सेवा जीवन को बढ़ाने के लिए कम तापमान वृद्धि और उच्च यांत्रिक शक्ति जैसे उपर्युक्त पहलुओं तक ही सीमित नहीं है, बल्कि इसमें मोटर इन्सुलेशन, बीयरिंग, चिकनाई ग्रीस और स्थायी मैग्नेट जैसे अन्य पहलू भी शामिल हैं। उदाहरण के लिए, इन्सुलेशन के संदर्भ में, उच्च यांत्रिक गुणों और ढांकता हुआ ताकत वाले इन्सुलेटिंग पेपर को स्लॉट इन्सुलेशन के रूप में चुना जाता है, और मजबूत आवेग वोल्टेज प्रतिरोध वाले विद्युत चुम्बकीय तारों का उपयोग किया जाता है। इस प्रक्रिया में, वीपीआई (वैक्यूम प्रेशर इंप्रेग्नेशन) वार्निशिंग विधि अपनाई जाती है, जो वोल्टेज प्रभाव का विरोध करने के लिए ट्रैक्शन मशीन स्टेटर की क्षमता में काफी सुधार करती है और ट्रैक्शन मशीन की सेवा जीवन को बढ़ाती है।

अधिकांश सबवे एलिवेटरों का उपयोग मशीन-कमरे-रहित अनुप्रयोगों में किया जाता है। सबवे परियोजनाओं में लागू निडेक केडीएस मोटर्स के मुख्य मॉडल चित्र 10 में दिखाए गए हैं। डिजाइन में, हम एकीकृत डिजाइन, रखरखाव-मुक्त डिजाइन और कमजोर भागों के दृश्य डिजाइन को अपनाने की पूरी कोशिश करते हैं। उदाहरण के लिए, प्लग-इन वायरिंग, घूमने वाले हिस्सों का रखरखाव-मुक्त डिज़ाइन, विद्युत घटकों का उच्च-सुरक्षा डिज़ाइन और ब्रेक घर्षण पैड पहनने का दृश्य प्रदर्शन। ये डिज़ाइन ट्रैक्शन मशीन घटकों की सेवा जीवन और प्रतिस्थापनों के बीच के अंतराल को बढ़ाते हैं, रखरखाव की कठिनाई को कम करते हैं, और ट्रैक्शन मशीन को अधिक सुचारू रूप से, चुपचाप और टिकाऊ रूप से चलाते हैं। कई प्रौद्योगिकियों का एकीकरण उच्च गुणवत्ता वाले उत्पाद बनाता है और ग्राहकों के रखरखाव की लागत बचाता है।

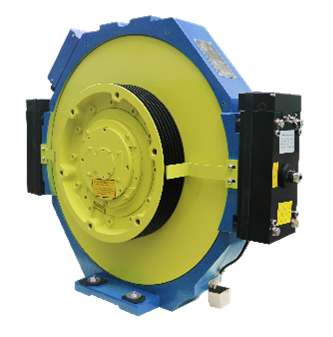

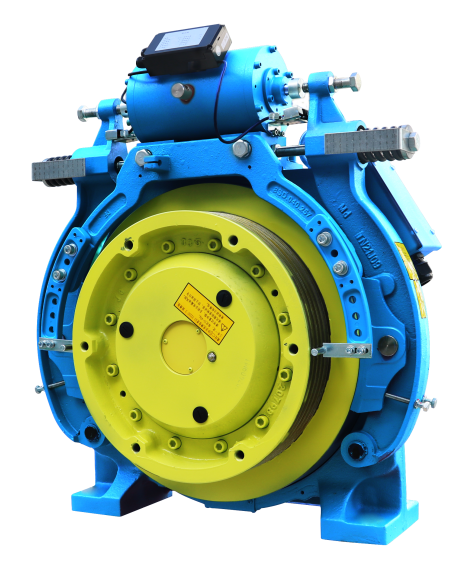

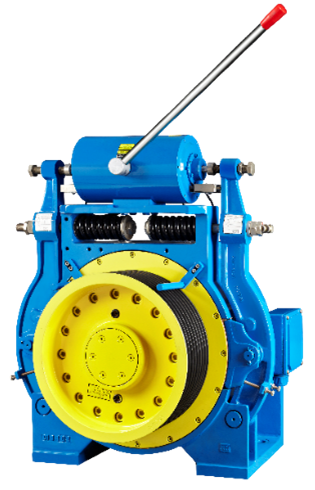

चित्र 10 सबवे परियोजनाओं में प्रयुक्त निडेक केडीएस मोटर्स के मुख्य मॉडल

04 भविष्य का आउटलुक

विश्व का शहरी रेल पारगमन लगातार ऊपर की ओर विकसित हो रहा है। यह उम्मीद की जाती है कि 2024 तक, दुनिया के शहरी रेल पारगमन का परिचालन लाभ 44,500 किमी से अधिक हो जाएगा, और रेल पारगमन उद्योग के भविष्य के विकास की संभावना बहुत व्यापक है। तेजी से तकनीकी प्रगति के युग में, एलिवेटर मोटर्स के लिए तकनीकी और गुणवत्ता की आवश्यकताएं तेजी से ऊंची होंगी, जिसके लिए दुनिया भर में विविध क्षेत्रीय सांस्कृतिक और भौगोलिक मतभेदों के अनुकूलन की आवश्यकता होगी।

उच्च गुणवत्ता वाले उत्पादों, पेशेवर समाधानों और एक उत्कृष्ट सेवा टीम के साथ, निडेक केडीएस एक दशक से अधिक समय से सबवे जैसी महत्वपूर्ण शहरी बुनियादी ढांचा परियोजनाओं में गहराई से लगा हुआ है। इसने वैश्विक ग्राहकों को कई प्रमुख सरकारी परियोजनाएं जीतने में मदद की है, यात्रियों को आरामदायक और सुरक्षित सवारी अनुभव प्रदान किया है, और ग्राहकों को भरोसेमंद और अच्छी प्रतिष्ठा स्थापित करने में मदद की है।

भविष्य में, निडेक केडीएस "गुणवत्ता पहले, ग्राहक सफलता" के व्यावसायिक दर्शन का पालन करेगा, ग्राहकों पर ध्यान केंद्रित करेगा, और ठोस डिजाइन और विनिर्माण क्षमताओं और ग्राहकों की अपेक्षाओं से अधिक उच्च गुणवत्ता वाली सेवाओं के साथ, अधिक और बेहतर एलिवेटर समाधान बनाने के लिए ग्राहकों के साथ काम करेगा।
